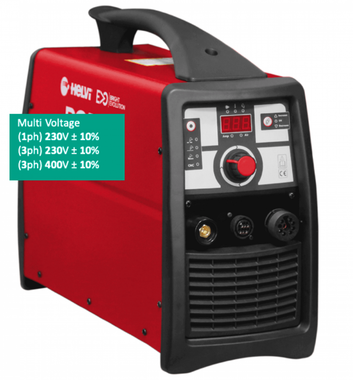

Аппарат воздушно-плазменной резки Helvi PC EVO 69

Доставка по всей России!
Под заказ
Позвоните, мы сообщим вам цену!
Добавить в корзину
Также для заказа:
Артикул:
Артикул:
Доставка по всей России!

Позвоните, мы сообщим вам цену!
В корзину
Также для заказа:
Под заказ
Позвоните, мы сообщим вам цену!
Добавить в корзину
Доставка по всей России!
Также для заказа:
Менеджер Почему Helvi PC EVO 69 нужно купить у нас?
  • Минимальная розничная цена
  • Доставка по всей территории России и СНГ
  • Полный комплект документов для частных и юридических лиц
  • Только официальная и ввезенная "по белому" техника
Описание Helvi PC EVO 69

Аппарат предназначен для воздушно-плазменной резки металлов толщиной до 30мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Отличительной особенностью РС EVO 69 является возможность работать как от однофазной электрической сети (1ph) 230V, так и от трёхфазной (3ph) 230V/(3ph) 400V. Источник плазмы РС EVO 69 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах ± 10% от номинала.

Особенности конструкции:
  • инверторная схема на основе IGBT модулей
  • цифровая индикация тока резки
  • светидиодная индикация режимов
  • система термозащиты
  • система аварийного отключения пилотной дуги
  • система компенсации колебаний входного напряжения
  • встроенный фильтр-регулятор давления сжатого воздуха
  • цифровая индикация значения рабочего давления
  • режим "РЕЗКА СЕТКИ" с постоянным поджигом дуги
  • режим "СТРОЖКА"
  • режим предпродувки перед поджигом дуги
  • ПНЕВМО ПОДЖИГ дуги (without HF)
  • разъем CNC для интеграции в системы ЧПУ
  • встроенный делитель напряжения режущей дуги 1/20 и 1/50
  • удобный отсек для ЗИП в корпусе аппарата
  • малый вес
Интеграция PC EVO 69 в системы автоматизированной резки с ЧПУ
Большинство аппаратов воздушно-плазменной резки построено по схеме с высочастотным поджигом (ВЧ-поджиг) дежурной дуги. ВЧ-поджиг оказывает негативное влияние на систему с ЧПУ, приводит к сбоям, ошибкам в работе и даже к выходу из строя элементов систмы с ЧПУ. В PC EVO 69 данной проблемы нет. В PC EVO 69 HELVI реализован пневмоподжиг дежурной дуги (NO HF), что гарантирует безопасную и стабильную работу систем с ЧПУ. Для интеграции с автоматическими системами на передней панели PC EVO 69 размещен 14-pin разъем CNC. Разъем обеспечивает: подачу на источник команды от ЧПУ на поджиг дуги, вывод сигнала ARC ON для ЧПУ, вывод напряжения сварочной дуги для систем управления высотой резака ТНС (Torch Height Control).

PC EVO 69 оснащен встроенным делителем напряжения режущей дуги. Делитель напряжения необходим для сопряжения источника плазмы с системой управления высотой резака ТНС. Делитель снижает напряжение дуги до безопасного для системы ТНС уровня. Возможно два режима работы делителя: 1/20 и 1/50. Изменение режима делителя производится перепайкой перемычки на плате делителя (см. фото ниже). Выбор режима работы делителя производится исходя из напряжения холостого хода источника U0 = 380В и верхнего предела напряжения контроллера ТНС, с которым сопрягается PC EVO 69. Если выбрать режим делителя 1/20, то максимальное напряжение, которое будет поступать на контроллер ТНС будет равно 19В, если выбрать режим 1/50 то напряжение будет равно 7,В. ВНИМАНИЕ! Ошибка в выборе режима делителя может привести к выходу из строя контроллера ТНС.

Для полноценного функционирования аппарата воздушно-плазменной резки PC EVO 69 необходима подача сжатого воздуха. Сжатый воздух должен быть очищен от влаги, масла и посторонних примесей. Кол-во воздуха не менее 220 л/мин. От качества сжатого воздуха напрямую зависит эффективность и качество реза, а также ресурс расходных материалов и комплектующих плазменной горелки. Требования к сжатому воздуху для различных режимов работы PC EVO 66 приведены в таблице ниже.

Комплект поставки: источник РС EVO 69, обратный кабель, документация.


Характеристики Helvi PC EVO 69
Вес, кг 24.30
Габаритные размеры, мм 495x195x395
Тип сварки CUT
Потребляемая мощноcть, кВА 8.60
Напряжение, В 220\380
Напряжение холостого хода, В 380
Количество фаз 1/3
Макс. давление воздуха, бар 5
Расход воздуха, л/ч 13200
Класс защиты IP22S
Класс изоляции H
Толщина реза на пробой, мм 16
Продолжительность включения (ПН) на макс.токе, % 35
Способ возбуждения дуги пневмоподжиг
Мин. ток резки, А 20
Макс. ток резки, А 60
Макс. толщина реза, мм 26
Ток резки при ПВ 35%, А 60
