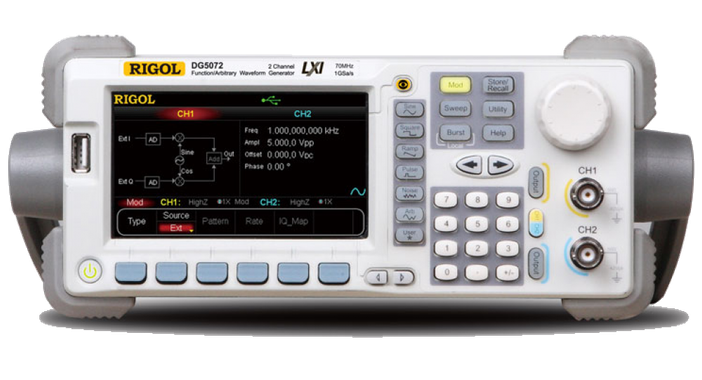

Описание RIGOL DG5072

Двухканальный генератор сигналов произвольной формы RIGOL DG5072  является многоцелевым устройством,  сочетающим различные возможности,  включая функции формирования сигналов произвольной формы,  сигналов с IQ-модуляцией,  сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально).
Генератор сигналов модели  RIGOL DG5072 внесен в Госррестр СИ РФ за № 55992-13
Формирование выходного сигнала осуществляется с применением метода  прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

Функциональные возможности  генератора сигналов RIGOL DG5072 :
  • Частота дискретизации генератора 1 Гвыборок/с
  • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция) с интервалом скачков до 80 нс и свободным редактированием последовательности частот
  • Модуляции как внешними сигналами пользователя, так самим генератором векторного сигнала IQ
  • Разрешение по вертикали - 14 бит
  • Длительность записи: до 128 млн. точек
  • Формы сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
  • Сигналы произвольной формы Диапазон амплитуд (нагрузка 50 Ом): 5 мВпик-пик - 10 Впик-пик (до 100 МГц)
  • Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик
  • Развитый функционал модуляции выходного сигнала различными методам  для аналоговых: AM, FM, PM  и цифровых сигналов: ASK, FSK, PSK, PWM ( Для цифровых сигналов часто используется другой термин - манипуляция)
Характеристики частот генератора RIGOL DG5072:
  • Синусоидальная: 1 мкГц – 70 МГц
  • Прямоугольная: 1 мкГц – 70 МГц
  • Пилообразная: 1 мкГц – 3 МГц
  • Шум: диапазон частот 250 МГц (-3дБ)
  • Сигналы произвольной формы: 1 мкГц – 50 МГц
  • Импульсная: 1 мкГц - 50 МГц.
АМ- амплитудная модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Глубина АМ: 0 – 120%.
FМ- частотная модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Девиация частоты: 0-5 МГц.
PМ- фазовая модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Девиация фазы: 0 – 360°.
ASK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Внутренняя частота FSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
FSK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Внутренняя частота ASK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
PSK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  •  Внутренняя частота PSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
PWM-манипуляция:
  • Форма несущей: импульс
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Отклонения по ширине: 0 – 100° от длительности импульса.
IQ-манипуляция:
  •  Форма несущей: синусоидальный (до 100 МГц)
  • Источник запуска генератора: внутренний/внешний
  • Карты-схемы: 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские.
Свипирование:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний/ручной
  • Линейный, логарифмический или шаговый
  •  Направление: вверх и вниз
  •  Начальная/конечная частота: 1 мкГц - 100 МГц
  • Время свипирования: 1 мс – 300 с.
 Пакетный режим:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
  •  Частота несущей 1 мкГц - 100 МГц
  • Источник запуска генератора: внутренний/внешний/ручной
  • Тип: с количеством циклов от 1 - 1 000 000 циклов, неограниченный
  •  Старт/стоп Фазы: 0° - 360°
  • Внутренний период: 1 мкс – 500 с
  • Источник стробирования: внешний запуск.
Стандартный комплект поставки:
  • Генератор RIGOL DG5101
  • Шнур питания
  • USB кабель
  • BNC кабель (1 метр)
  • Программное обеспечение
  • Руководство по эксплуатации
  • Сертификат о калибровке
  • Гарантийный талон
Дополнительная комплектация:
  • Крепление для монтажа (RMK-DG-5)
  • Модуль цифрового вывода (DG-POD-A)
  • Усилитель мощности (PA1011)
  • SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
  • SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
  • SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
  • Аттенюатор 40 дВ (ATT-40dB)

Характеристики RIGOL DG5072
Артикул DG5072
Вес, кг 4.30
Габаритные размеры, мм 501x230x106
Гарантийный срок 3
Дисплей Есть
Полоса пропускания, МГц 70
Каналы 2
Частота дискретизации, ГГц 1
Диагональ экрана 11 см
Частота дискретизации в реальном времени, Гвыб/с 1
Вертикальное разрешение, бит 14
