    Радиоизмерительный прибор RIGOL DG5101

    Бесплатная доставка по всей России!
    Заканчивается
    581 757 руб.
    Добавить в корзину
    Также для заказа:
    Артикул: DG5101
    Артикул: DG5101
    Бесплатная доставка по всей России!

    Цена обновлена сегодня

    581 757 руб.
    В корзину
    Также для заказа:
    Заканчивается
    581 757 руб.
    Добавить в корзину
    Бесплатная доставка по всей России!
    Также для заказа:
    Менеджер Почему RIGOL DG5101 нужно купить у нас?
    • Минимальная розничная цена
    • Доставка по всей территории России и СНГ
    • Полный комплект документов для частных и юридических лиц
    • Только официальная и ввезенная "по белому" техника

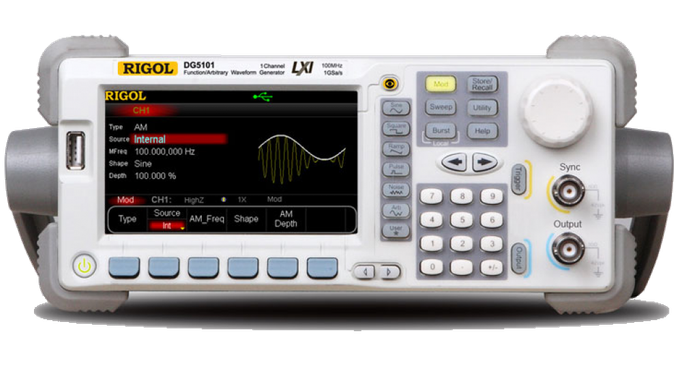

    Описание RIGOL DG5101

    Одноканальный генератор сигналов произвольной формы RIGOL DG5101  является многоцелевым устройством,  сочетающим различные возможности,  включая функции формирования сигналов произвольной формы,  сигналов с IQ-модуляцией,  сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально).
    Генератор сигналов модели  RIGOL DG5101 внесен в Госррестр СИ РФ за № 55992-13
    Формирование выходного сигнала осуществляется с применением метода  прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

    Функциональные возможности  генератора сигналов RIGOL DG5101:
    • Частота дискретизации генератора 1 Гвыборок/с
    • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция) с интервалом скачков до 80 нс и свободным редактированием последовательности частот
    • Модуляции как внешними сигналами пользователя, так самим генератором векторного сигнала IQ
    • Разрешение по вертикали - 14 бит
    • Длительность записи: до 128 млн. точек
    • Формы сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
    • Сигналы произвольной формы Диапазон амплитуд (нагрузка 50 Ом): 5 мВпик-пик - 10 Впик-пик (до 100 МГц)
    • Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик
    • Развитый функционал модуляции выходного сигнала различными методам  для аналоговых: AM, FM, PM  и цифровых сигналов: ASK, FSK, PSK, PWM ( Для цифровых сигналов часто используется другой термин - манипуляция)
    Характеристики частот генератора RIGOL DG5101:
    • Синусоидальная: 1 мкГц – 100 МГц
    • Прямоугольная: 1 мкГц – 100 МГц
    • Пилообразная: 1 мкГц – 3 МГц
    • Шум: диапазон частот 250 МГц (-3дБ)
    • Сигналы произвольной формы: 1 мкГц – 50 МГц
    • Импульсная: 1 мкГц - 50 МГц.
    АМ- амплитудная модуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
    • Глубина АМ: 0 – 120%.
    FМ- частотная модуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
    • Девиация частоты: 0-5 МГц.
    PМ- фазовая модуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
    • Девиация фазы: 0 – 360°.
    ASK-манипуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    • Внутренняя частота FSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    FSK-манипуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    • Внутренняя частота ASK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    PSK-манипуляция:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний
    •  Внутренняя частота PSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    PWM-манипуляция:
    • Форма несущей: импульс
    • Источник запуска генератора: внутренний/внешний
    • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
    • Отклонения по ширине: 0 – 100° от длительности импульса.
    IQ-манипуляция:
    •  Форма несущей: синусоидальный (до 100 МГц)
    • Источник запуска генератора: внутренний/внешний
    • Карты-схемы: 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские.
    Свипирование:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
    • Источник запуска генератора: внутренний/внешний/ручной
    • Линейный, логарифмический или шаговый
    •  Направление: вверх и вниз
    •  Начальная/конечная частота: 1 мкГц - 100 МГц
    • Время свипирования: 1 мс – 300 с.
    Пакетный режим:
    • Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
    • Частота несущей 1 мкГц - 100 МГц
    • Источник запуска генератора: внутренний/внешний/ручной
    • Тип: с количеством циклов от 1 - 1 000 000 циклов, неограниченный
    • Старт/стоп Фазы: 0° - 360°
    • Внутренний период: 1 мкс – 500 с
    • Источник стробирования: внешний запуск.

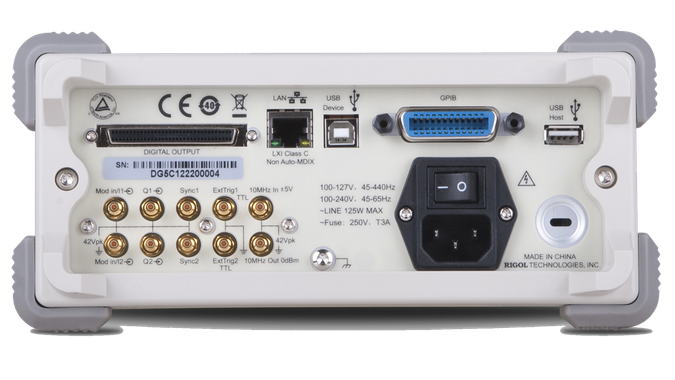

    Интерфейс RIGOL DG5101:
    • Внешний эталонный (опорный) входной сигнал частотой 10 МГц
    • Дисплей: цветной LCD дисплей 11 см (480х272 пикселей)
    • Многоязыковый пользовательский интерфейс
    • Интерфейсы связи: USB-host х 2, USB-device, GPIB, LAN
    • Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
    • Питание: 100 – 240 В (45-65 Гц)

    Характеристики RIGOL DG5101
    Артикул DG5101
    Вес, кг 4.30
    Габаритные размеры, мм 501x230x106
    Гарантийный срок 3
    Дисплей Есть
    Полоса пропускания, МГц 100
    Каналы 1
    Частота дискретизации, ГГц 1
    Диагональ экрана 11 см
    Частота дискретизации в реальном времени, Гвыб/с 1
    Вертикальное разрешение, бит 14
    Тип измерительного оборудования Генератор сигналов
