Описание RIGOL DSA832E

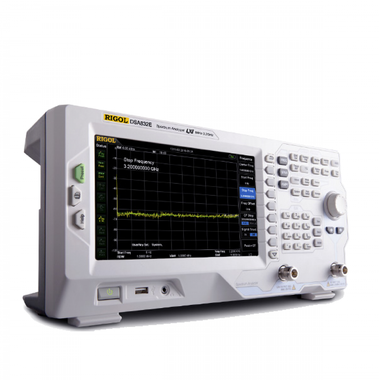

Модель радиоизмерительного устройства RIGOL DSA832E (индекс "E" - сокращение от "Economy" - экономичный вариант исполнения) -это бюджетная модификация анализатора спектра сигналов  с рабочей полосой частот от 9 кГц до 3,2 ГГц  (RIGOL DSA832),   представляющая собой современный, легкий и компактный радиоизмерительный прибор нового поколения  с первоклассными возможностями и низким уровнем собственных шумов. Анализатор спектра сигналов RIGOL DSA832E внесен в Госреестр СИ РФ за №- 61272-15.  Срок окончания действия официального свидетельства  до 11.08.2020 г.

Главным отличием исполнения анализатора   RIGOL DSA832E  от более дорогостоящей модели RIGOL DSA832 является немного более высокий показатель среднего уровня  собственного шума (DANL) ( -130 дБМ у модели с индексом "E"  против значения  -168 дБм у модели без индекса "E") и немного большим значением погрешности, с которым измеряется величина амплитуды (уровня сигнала) - параметр Level Measurement Uncertainty (погрешность измерения уровня сигнала ). В модели  анализатора спектра RIGOL DSA832E номинальное значение этого параметра - " меньше чем  1 дБ>,  а у модели RIGOL DSA832 этот параметр принимает значение - "меньше 0.8 дБ". Кроме того, в модели RIGOL DSA832E установлен дисплей с меньшим размером по диагонали - 8" у модели с индексом "E", против значения 8.5 "  -  в модели RIGOL DSA832.

Помимо этих незначительных  различий есть у модели анализатора RIGOL DSA832E и  собственные преимущества - это лучшее значение показателя  SSB Phase Noise ( плотность  фазовых шумов) равное по  величине  "меньше чем  минус 90 дБн/Гц,  при отстройке в 10 кГц",  против значения  -  "меньше чем  минус 98  дБн/Гц,  при отстройке в 10 кГц"   у модели  RIGOL DSA832. И, главное преимущество, меньшая почти на 30%  розничная цена базовой комплектации прибора. Применение цифровой технологии преобразования частоты в анализаторе спектра  RIGOL DSA832E гарантирует надежность и высокую точность измерения параметров сигналов.

В  анализаторе спектра RIGOL DSA832E  имеются  различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений,. По желанию заказчика  можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

Возможна поставка заказчикам модели анализатора спектра в исполнении  RIGOL DSA832E-TG с  установленной аппаратной опцией встроенного трекинг-генератора,  а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)/ позволит не только измерить значение  КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров. Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832E  могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

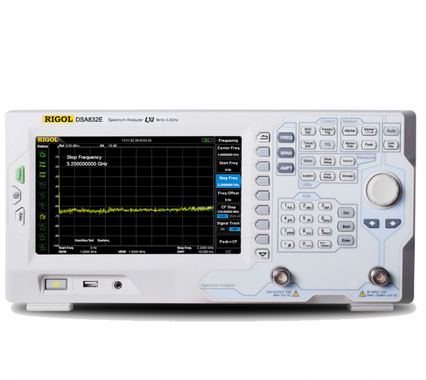

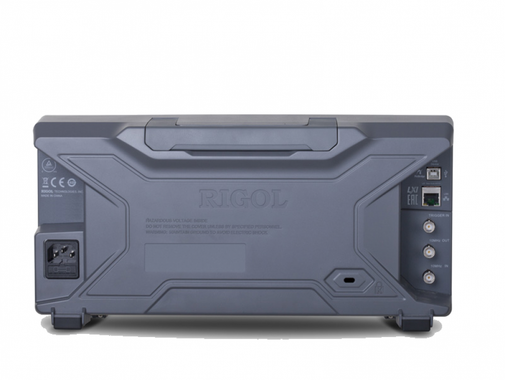

В анализаторе спектра   RIGOL DSA832E  предусмотрены широкие возможности по внешней синхронизации и тактированию,  установке связи с внешним ПК и передачи данных  в масштабные измерительные системы  (USB, LAN интерфейс,   интерфейс  GPIB (опция)), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель. Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832E  используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.

Преимущества и улучшения:
  • Увеличенный рабочий диапазон анализируемых сигналов до значений в 3.2 ГГц
  • Достаточно низкий  уровень собственных шумов до -130 дБм с включенным предусилителем, позволяет проводить  более точный анализ частотного спектра входных сигналов
  • Повышены характеристики по стабильности: Температурная стабильность источника опорной частоты  ± 5х10-7 .Уход погрешности источника опорной частоты ± 1х10-6/год
  • Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
  • Плотность фазовых шумов  - меньше,  чем  -90 дБн/Гц, против значения меньше, чем 80 дБн/Гц  у модели RIGOL  DSA815
  • Существенно улучшен ряд  параметров по линейности и уровням искажения.
Функциональные возможности:
  • Проведения маркерных измерений
  • Составление таблицы пиковых значений
  • Вывод картинок сравнения до четырех различных спектрограмм
  • Полная погрешность по амплитуде  <1,5 дБ
  • 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
Дополнительные измерительные возможности:
  • измерение уровня мощности сигнала в основном канале,
  • измерение занимаемой полосы.
  • соотношение мощностей в смежных каналах,
  • измерение мощности во временной области при нулевой полосе пропускания,
  • измерение мощности в полосе между двумя максимальными точками,
  • измерение отношения сигнал/шум,
  • измерение гармонических искажений,
  • измерение TOI,
  • функция  частотомера и ряд других.
Преимущества:
  • Меньшая почти на 30% розничная цена устройства, чем у модели без индекса "E"
  • Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
  • Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
  • Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
  • Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832E
  • Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты)  повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
Стандартная комплектация:
  • Прибор
  • CD-диск
  • Шнур питания
  • Краткая инструкция

Характеристики RIGOL DSA832E
Артикул DSA832E
Гарантийный срок 3
Частота дискретизации, ГГц 3.20
Погрешность амплитуды, дБ 1
Уровень шумов, дБн/Гц -100
Разрешение по частоте RBW, Гц 10
